စီးဆင်းမှုမီတာ သရုပ်ပြကိရိယာ အရည်အင်ဂျင်နီယာသင်တန်းပစ္စည်းကိရိယာများ ပညာရေးဆိုင်ရာပစ္စည်းကိရိယာများ သင်ကြားရေးဆိုင်ရာပစ္စည်းကိရိယာများ

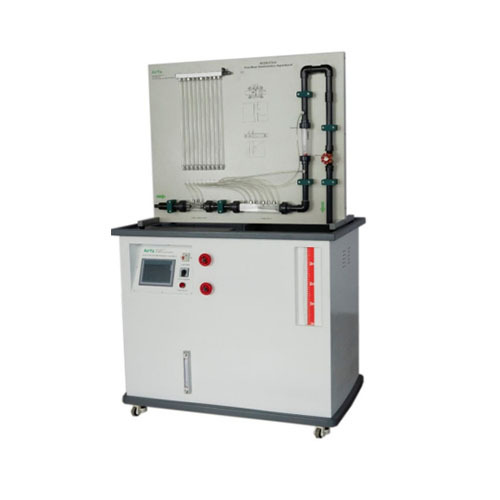

AF220727S34 စီးဆင်းမှုမီတာ သရုပ်ပြကိရိယာ အရည်အင်ဂျင်နီယာသင်တန်းပစ္စည်းကိရိယာများ ပညာရေးဆိုင်ရာပစ္စည်းကိရိယာများ သင်ကြားရေးဆိုင်ရာပစ္စည်းကိရိယာများ
I. ထုတ်ကုန်ခြုံငုံသုံးသပ်ချက်
၁.၁ ခြုံငုံသုံးသပ်ချက်
ဤထုတ်ကုန်သည် ဓာတ်ခွဲခန်းစမ်းသပ်မှု မော်ဂျူးအမျိုးမျိုးအတွက် ထိန်းချုပ်ထားသော ရေစီးဆင်းမှုကို ပံ့ပိုးပေးသည် (သီးခြားစီ ရရှိနိုင်ပါသည်)။ အလုပ်စားပွဲ၏ အဓိကကိုယ်ထည်သည် ရေအောက်စုပ်စက်ပါသော ရေလှောင်ကန်တစ်ခုကို ဖွဲ့စည်းသည်။ ရေမျက်နှာပြင်သည် သင့်လျော်သောအဆင့်သို့ ရောက်ရှိသောအခါ၊ ပြင်ပရေထောက်ပံ့မှု မလိုအပ်ဘဲ စမ်းသပ်မှုအတွက် လည်ပတ်နေသောရေလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးနိုင်သည်။
လက်စွဲထိန်းချုပ်မှု အဆို့ရှင်နှစ်ခုသည် စုပ်စက်မှ ရေစီးဆင်းမှုကို ထိန်းညှိပေးပြီး လက်စွဲအဆို့ရှင်တစ်ခုကို ကယ်ဆယ်ရေးအဆို့ရှင်အဖြစ် အသုံးပြုသည်။ ၎င်းသည် လည်ပတ်နေသောရေလမ်းကြောင်းကို ဖွင့်ထားနိုင်ပြီး မတော်တဆမှုကြောင့် စမ်းသပ်ပိုက်လိုင်းပိတ်သွားသောအခါ ရေစုပ်စက်သည် ဝန်ပိမည်မဟုတ်ပါ။ စားပွဲ၏ဘေးရှိ လျှပ်စစ်သေတ္တာတွင် စုပ်စက်ခလုတ်များ၊ ဆားကစ်ကာကွယ်မှု၊ ပါဝါထောက်ပံ့မှုဗဟုသုတနှင့် ဒစ်ဂျစ်တယ်စီးဆင်းမှုပြသမှုတို့ ပါဝင်သည်။
လေးခုတွင် အသုံးပြုသူများအား စာသင်ခန်းတစ်ဝိုက်တွင် ရွေ့လျားနိုင်စေပြီး ဘီးလေးဘီးလုံးတွင် ဘီးများကို နေရာတွင်ထားရှိရန် ခြေသော့များပါရှိသည်။
အလုပ်စားပွဲ၏အောက်ခြေရှိ အရည်အဆင့်ကြည့်ရှုသည့်ပေါက်သည် အသုံးပြုသူအား တိုင်ကီအတွင်းရှိ ရေအဆင့်ကို စစ်ဆေးနိုင်စေပါသည်။
ခုံတန်း၏ အပေါ်ဆုံးအလုပ်မျက်နှာပြင်တွင် အောက်ပါတို့ပါဝင်သည့် multi-tube pressure gauge ပါရှိသည်။
(၁) Venturi flowmeter သည် ဖိအားပေးထားသော ပိုက်လိုင်းများ၏ စီးဆင်းမှုကို တိုင်းတာရန်အတွက် အသုံးများသော ကိရိယာတစ်ခုဖြစ်သည်။ ၎င်းသည် differential pressure flowmeter တစ်ခုဖြစ်ပြီး လေ၊ သဘာဝဓာတ်ငွေ့၊ ကျောက်မီးသွေးဓာတ်ငွေ့နှင့် ရေကဲ့သို့သော အရည်များ၏ စီးဆင်းမှုကို တိုင်းတာရန် မကြာခဏအသုံးပြုလေ့ရှိသည်။ ၎င်းတွင် အပိုင်း ၃ ပိုင်းပါဝင်သည်- "contraction section", "throat" နှင့် "diffusion section" ဖြစ်ပြီး စီးဆင်းမှုကို တိုင်းတာရန်လိုအပ်သည့် ပိုက်ပေါ်တွင် တပ်ဆင်ထားသည်။
(၂) Orifice plate flowmeter များတွင် ပိုက်လိုင်းအတွင်းရှိ orifice plate များ သို့မဟုတ် nozzle များနှင့် အခြား throttling အစိတ်အပိုင်းများ တပ်ဆင်ထားသည်။ throttling အပိုင်း၏ aperture သည် ပိုက်၏ အတွင်းပိုင်းအချင်းထက် သေးငယ်သောကြောင့် အရည်သည် throttling အပိုင်းမှတစ်ဆင့် စီးဆင်းသောအခါ စီးဆင်းမှုအလျင် cross section သည် ရုတ်တရက် ကျုံ့သွားပြီး စီးဆင်းမှုအမြန်နှုန်း မြန်ဆန်လာသည်။
(၃) float flowmeter သည် စီးဆင်းမှုနှုန်း ပြောင်းလဲသည်နှင့်အမျှ vertical tapered tube ရှိ floats များကြားရှိ flow area ကို ပြောင်းလဲခြင်းဖြင့် စီးဆင်းမှုနှုန်းကို တိုင်းတာသည့် volumetric flow meter တစ်ခုဖြစ်သည်။ ၎င်းကို rotameter ဟုလည်းခေါ်သည်။
စမ်းသပ်ခုံတွင် အပိုင်းလေးပိုင်းပါဝင်သည်- စမ်းသပ်စက်ဝန်းစနစ်၊ အချိန်နှင့်တပြေးညီစနစ်၊ လျှပ်စစ်ထိန်းချုပ်မှုစနစ်နှင့် ခုံ။ စမ်းသပ်စုပ်စက်အတွက် ရွေးချယ်ထားသော ထုတ်ကုန်ဗဟိုခွာအားသုံးစုပ်စက်တွင် 0-50L/min အဆင့်သတ်မှတ်ထားသောစီးဆင်းမှုရှိသည်။ ဤစုပ်စက်သည် ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ ချောမွေ့သောလည်ပတ်မှု၊ စီးဆင်းမှုနှင့်ဖိအားတုန်ခါမှုနည်းပါးခြင်းနှင့် ဆူညံသံနည်းပါးခြင်းတို့၏ ဝိသေသလက္ခဏာများရှိသည်။ ၎င်းသည် စမ်းသပ်စနစ်အတွက် လုံလောက်ပြီး ယုံကြည်စိတ်ချရသော ပါဝါအရင်းအမြစ်ကို ပေးစွမ်းနိုင်ပြီး လျှပ်စစ်နှင့် ပူးပေါင်းဆောင်ရွက်ကာ အဆင့်သတ်မှတ်ထားသောစီးဆင်းမှုအတိုင်းအတာအတွင်း stepless speed ထိန်းညှိမှုကို ရရှိစေနိုင်သည်။
တိကျသောစမ်းသပ်မှုတိကျမှုကိုသေချာစေရန်အတွက် စနစ်ကို စမ်းသပ်စီးဆင်းမှုအပိုင်းအခြားနှစ်ခုဖြင့် ဒီဇိုင်းထုတ်ထားသည်။

၁.၂ အင်္ဂါရပ်များ
(၁) ရွေ့လျားရလွယ်ကူစေရန် ဘီးများတပ်ဆင်ထားသော ရွေ့လျားရေပေးဝေရေးစနစ်။
(၂) စီးဆင်းမှုမီတာသည် T-ပုံသဏ္ဍာန်ဖွဲ့စည်းပုံကို အသုံးပြုထားပြီး စမ်းသပ်မှုလုပ်ဆောင်မှုကို ရိုးရှင်းလွယ်ကူစွာ လေ့လာနိုင်သည်။ မတူညီသောစီးဆင်းမှုမီတာများ၏ စီးဆင်းမှုဝိသေသလက္ခဏာများကို ထောက်လှမ်းနိုင်စေရန်အတွက် ပြွန်များစွာပါသောဖိအားတိုင်းကိရိယာ တပ်ဆင်ထားသည်။
(၃) အလုပ်စားပွဲသည် တိကျသောဗဟိုခွာအားစုပ်စက်ကို အသုံးပြုသည်- ပါဝါ 750W၊ ဗို့အား single-phase 220V၊ စီးဆင်းမှုနှုန်း 3m³/h၊ မြှင့်တင်မှု 22m၊ ဝင်ပေါက်နှင့် ထွက်ပေါက်အချင်း DN25X20။
(၄) လေ့ကျင့်ရေးပလက်ဖောင်း၏ သေတ္တာတစ်ခုလုံးကို ABS ပလတ်စတစ်ပစ္စည်းဖြင့် ပြုလုပ်ထားပြီး အလေးချိန်ပေါ့ပါးပြီး ခိုင်ခံ့မှုမြင့်မားသည်။
II။ စွမ်းဆောင်ရည် ကန့်သတ်ချက်များ
(၁) စီးဆင်းမှု မီတာစနစ်-
အရွယ်အစား- ၁၁၀၀ မီလီမီတာ*၄၅၀ မီလီမီတာ*၉၀၀ မီလီမီတာ
ပြွန်ဖိအားတိုင်းကိရိယာ- ဆယ်လမ်း
ထိရောက်သော အရှည်- ၄၅၀ မီလီမီတာ
ရေပေါ်စီးဆင်းမှု မီတာ- ၁၆၀-၁၆၀၀ လီတာ/နာရီ
(၂) မိုဘိုင်းရေပေးဝေရေးစနစ်-
အရွယ်အစား- ၁၂၄၀ မီလီမီတာ*၇၇၀ မီလီမီတာ*၁၀၅၀ မီလီမီတာ
ထည့်သွင်းပါဝါ- ၂၂၀ ဗို့
အလေးချိန်- <၁၀၀ ကီလိုဂရမ်
ပတ်ဝန်းကျင်အပူချိန် ၅ ဒီဂရီစင်တီဂရိတ်～+၄၀ ဒီဂရီစင်တီဂရိတ်
ဆွေမျိုးစိုထိုင်းဆ <၈၅% (၂၅ ဒီဂရီစင်တီဂရိတ်)
အရည်အဆင့်အမြင့်- ≤၂၀၀ မီလီမီတာ
III. စမ်းသပ်မှုစာရင်း
စမ်းသပ်မှု ၁ မျက်နှာပြင်ရေဖိအား စုစုပေါင်းထောက်လှမ်းခြင်း စမ်းသပ်မှု
စမ်းသပ်မှု ၂ စံပြအရည် Bernoulli ၏ အတည်ပြုချက် စမ်းသပ်မှု
စမ်းသပ်မှု ၃ ပိုက်လိုင်းဖော်မြူလာ၏ ရွေးချယ်မှု စမ်းသပ်မှု
စမ်းသပ်မှု ၄ အမြင့်ဆုံး Weir Free Overflow စမ်းသပ်မှု
စမ်းသပ်မှု ၅ Venturi စီးဆင်းမှုမီတာ နိယာမ သရုပ်ပြခြင်း
စမ်းသပ်မှု ၆ Orifice ပြားစီးဆင်းမှုမီတာ နိယာမ သရုပ်ပြခြင်း
