လျှပ်စစ်ဓာတ်အားပေးစက်ရုံများနှင့် ဓာတ်အားခွဲရုံများ။ အကောင်အထည်ဖော်ရေးခုံကွန်ပျူတာ။ SiPS-SK

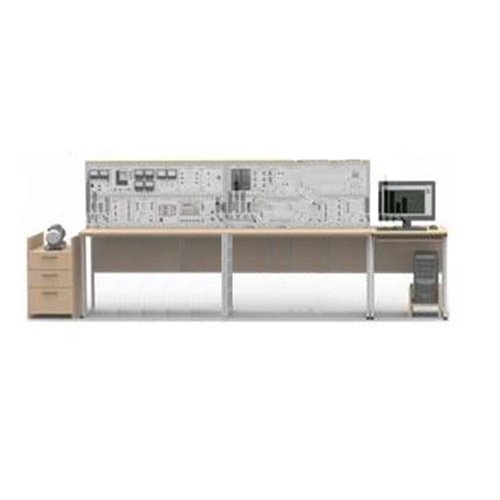

ဓာတ်ခွဲခန်းစင်သည် လျှပ်စစ်ဓာတ်အားစနစ်၏ ရုပ်ပိုင်းဆိုင်ရာ သုံးဆင့်မော်ဒယ်တစ်ခုဖြစ်ပြီး ဓာတ်အားလိုင်းများ၊ ဓာတ်အားထရန်စဖော်မာများ၊ တစ်ပြိုင်တည်းဂျင်နရေတာ၊ တက်ကြွသော၊ အင်ဒတ်တစ်နှင့် မော်တာဝန်များ၊ ခလုတ်များ၊ သုံးဆင့်ကွန်ရက်၊ လိုင်းရီကော်ဒါ၊ ဓာတ်အားထောက်ပံ့မှုများနှင့် တိုင်းတာသည့်ကိရိယာများ ပါဝင်သည်။
အတိုင်းအတာ ၃၆၀၀x၁၃၅၀x၆၅၀ မီလီမီတာ
အလေးချိန်၊ ၃၅၀ ကီလိုဂရမ်ထက် မပိုပါ။
သတ်မှတ်ချက်များ-
ဓာတ်အားထောက်ပံ့မှုဗို့အား ၃x၃၈၀ V
ဓာတ်အားထောက်ပံ့မှုဗို့အားကြိမ်နှုန်း ၅၀ Hz
ဓာတ်အားသုံးစွဲမှု၊ ၁၀၀၀ VA ထက် မပိုပါ။
ဒြပ်ပေါင်း-
မော်ဂျူးများ- ဓာတ်အားစင်၊ သုံးဆင့်ကွန်ရက်၊ ဓာတ်အားမီတာ၊ မာလ်တီမီတာများ၊ တိုင်းတာခြင်း၊ မြန်နှုန်းမီတာ၊ နှိုးဆွခြင်း၊ ကြိမ်နှုန်းပြောင်းစက်၊ တစ်ဆင့်ထရန်စဖော်မာများ (၂ ခု)၊ ဓာတ်အားလိုင်းများ (၃ ခု)၊ ခလုတ် (၂ ခု)၊ တစ်ပြိုင်တည်းချိန်ကိုက်ခြင်း၊ ယူနစ်၊ တက်ကြွသောဝန်၊ အင်ဒတ်တစ်ဝန်၊ လျှပ်ကာခုခံမှု၊ အပိုခုခံမှု၊ လိုင်းရီကော်ဒါ၊ သုံးဆင့်လျှပ်စစ်မီတာ၊ I/O ဘုတ်ပါသော I/O။
လျှပ်စစ်စက်ယူနစ် (ရှဉ့်လှောင်အိမ်ရိုတာပါသော asynchronous မော်တာ၊ ယူနီဗာဆယ် AC စက်၊ encoder)။
ကိုယ်ပိုင်ကွန်ပျူတာ။
ဓာတ်ခွဲခန်းစားပွဲ (၂ ခု)။
ကွန်ပျူတာစားပွဲ။
လျှပ်စစ်စက်ယူနစ်အတွက် အိပ်ရာဘေးစားပွဲ-စင်။
ဆော့ဖ်ဝဲ (CD)။
ချိတ်ဆက်ထားသောဝါယာကြိုးများနှင့် ပါဝါကြိုးများအစုံ။
ဓာတ်ခွဲခန်းစင်၏ နည်းပညာဆိုင်ရာဖော်ပြချက်။
ဓာတ်ခွဲခန်းလုပ်ငန်းများဆောင်ရွက်ရန် လမ်းညွှန်ချက်များ။

ဓာတ်ခွဲခန်းလုပ်ငန်းများစာရင်း-
"ဓာတ်အားပေးစက်ရုံများနှင့် ဓာတ်အားခွဲရုံများ၏ ဓာတ်အားကိရိယာများ" အပိုင်း
၁။ ကွန်ရက်နှင့် parallel လည်ပတ်မှုအတွက် synchronous generator ကိုဖွင့်ခြင်းနှင့် active နှင့် reactive power အရ ၎င်း၏လည်ပတ်မှုမုဒ်ကို ထိန်းညှိခြင်း။
၂။ synchronous generator ၏ angular characteristic ကို ဆုံးဖြတ်ခြင်း။
၃။ close short circuits များပါရှိသော synchronous generator ၏ static stability ကို လေ့လာခြင်း။
၄။ power transformer ၏ steady state operation ကို လေ့လာခြင်း။
၅။ synchronous compensator ၏ reactive power ကို စတင်ခြင်းနှင့် ထိန်းညှိခြင်း။
၆။ asynchronous လျှပ်စစ်မော်တာ၏ direct နှင့် reactor စတင်ခြင်း။
၇။ asynchronous လျှပ်စစ်မော်တာ၏ self-starting။
"လျှပ်စစ်တပ်ဆင်မှုများတွင် short circuits" အပိုင်း
၁။ အဆုံးမဲ့ပါဝါအရင်းအမြစ်မှ စွမ်းအင်ပေးသော လျှပ်စစ်ကွန်ရက်တွင် three-phase short circuit ၏ current curve ကို မှတ်ပုံတင်ခြင်းနှင့် ပြသခြင်း။
၂။ ကန့်သတ်ထားသော power ၏ synchronous generator မှ စွမ်းအင်ပေးသော လျှပ်စစ်ကွန်ရက်တွင် three-phase short circuit ၏ current curve ကို မှတ်ပုံတင်ခြင်းနှင့် ပြသခြင်း။
၃။ အဆုံးမဲ့နီးပါး ပါဝါအရင်းအမြစ်မှ စွမ်းအင်ပေးသော ကွန်ရက်ရှိ တူညီသောအချက်တွင် ပိတ်သည့်အခါ အမျိုးအစားအမျိုးမျိုးသော short-circuit current များ၏ အချိုးကို ဆုံးဖြတ်ခြင်း။
၄။ ကွန်ရက်ကို ပိုင်းခြားခြင်းဖြင့် short circuit current ကို ကန့်သတ်ခြင်း။
၅။ line reactor ဖြင့် short circuit current ကန့်သတ်ချက်။
၆။ power transformer ၏ neutral ကို earthing လုပ်ခြင်းဖြင့် ထိရောက်သော neutral earthing ရှိသော ကွန်ရက်တွင် earth fault current ကို ကန့်သတ်ခြင်း။
၇။ reactor ကို transformer ၏ neutral နှင့် ချိတ်ဆက်ခြင်းဖြင့် ထိရောက်သော neutral earthing ရှိသော ကွန်ရက်တွင် earth fault current ကို ကန့်သတ်ခြင်း။
"earth fault current နည်းသော လျှပ်စစ်တပ်ဆင်မှုများတွင် insulation စောင့်ကြည့်ခြင်း" အပိုင်း
၁။ ဗို့မီတာသုံးခုဖြင့် insulation control။
၂။ non-selective ground fault alarm။
"လျှပ်စစ်တပ်ဆင်မှုများတွင် ကြားနေမုဒ်များ" အပိုင်း
၁။ ထရန်စဖော်မာ ကြားနေတွင် ဓာတ်ပေါင်းဖို၏ inductive reactance ကိုပြောင်းလဲခြင်းနှင့် တည်ငြိမ်သော single-phase short circuit ၏ လျှပ်စီးကြောင်း၏ ခုခံမှု၊ intact phase ၏ voltages နှင့် transformer ၏ neutral ပေါ်တွင် မှီခိုမှုများကို ဖယ်ရှားခြင်းဖြင့် လျှပ်စစ်တပ်ဆင်မှုတွင် ကြားနေမုဒ်များ၏ အပြည့်အဝပုံစံထုတ်ခြင်း။
၂။ ထရန်စဖော်မာ ကြားနေတွင် resistor ၏ ခုခံမှုကိုပြောင်းလဲခြင်းနှင့် တည်ငြိမ်သော single-phase short circuit ၏ လျှပ်စီးကြောင်း၏ ခုခံမှု၊ intact phase ၏ voltages နှင့် transformer ၏ neutral ပေါ်တွင် မှီခိုမှုများကို ဖယ်ရှားခြင်းဖြင့် လျှပ်စစ်တပ်ဆင်မှုတွင် ကြားနေမုဒ်များ၏ အပြည့်အဝပုံစံထုတ်ခြင်း။
၃။ လျှပ်စစ်တပ်ဆင်မှု၏ isolated neutral mode ရှိ ဆားကစ်၏နေရာတွင် active resistance ပေါ်တွင် phase voltages နှင့် တည်ငြိမ်သော single-phase short circuit ၏ လျှပ်စီးကြောင်း၏ မှီခိုမှုများကို ဖယ်ရှားခြင်း။
၄။ လျှပ်စစ်တပ်ဆင်မှု၏ compensated neutral mode ရှိ ဆားကစ်၏နေရာတွင် active resistance မှ phase voltages၊ grounding transformer ၏ neutral voltage နှင့် တည်ငြိမ်သော single-phase short circuit ၏ လျှပ်စီးကြောင်း၏ မှီခိုမှုများကို ဆုံးဖြတ်ခြင်း။ ၅။ အဆင့်ဗို့အားများ၊ မြေစိုက်ထရန်စဖော်မာ၏ ကြားနေဗို့အားနှင့် ကြားနေ၏ ခုခံမှုမြေစိုက်ခြင်းပါရှိသော ကွန်ရက်တစ်ခုရှိ ပြတ်တောက်နေသောပတ်လမ်းနေရာတွင် တက်ကြွသောခုခံမှုမှ တည်ငြိမ်သော single-phase short circuit ၏ လျှပ်စီးကြောင်း၏ မှီခိုမှုများကို ဆုံးဖြတ်ခြင်း။
"လျှပ်စစ်တိုင်းတာမှုများ" အပိုင်း
၁။ လျှပ်စစ်ဝန်၏ ပါဝါထောက်ပံ့ရေးပတ်လမ်းနှင့် တိုက်ရိုက်ချိတ်ဆက်သောအခါ alternating current နှင့် voltage ကို တိုင်းတာခြင်း။
၂။ တိုက်ရိုက်ချိတ်ဆက်ထားသော ဗို့မီတာနှင့် အမ်မီတာဖြင့် single-phase alternating current ၏ apparent power ကို တိုင်းတာခြင်း။
၃။ တိုက်ရိုက်ချိတ်ဆက်ထားသော wattmeter၊ voltmeter နှင့် အမ်မီတာကို အသုံးပြု၍ active, reactive power, power factor ကို တိုင်းတာခြင်း။
၄။ လျှပ်စစ်စွမ်းအင်မီတာကို အသုံးပြု၍ three-phase alternating current ၏ AC တိုင်းတာခြင်း။
၅။ လျှပ်စစ်စွမ်းအင်မီတာကို အသုံးပြု၍ three-phase alternating current ၏ reactive energy ကို တိုင်းတာခြင်း။
